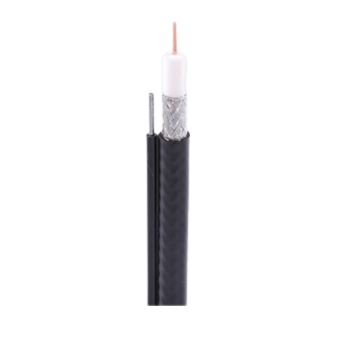

產品介紹
該系列電纜采用外導體編織縱包工藝，廣泛應用于CATV、衛星接收、HFC網絡傳輸系統、終端用戶分配系統，也可用于寬頻帶網絡中傳輸數據、電視、電話和計算機等通訊系統。
產品特點
該系列產品具有傳輸功率大、電壓駐波比低、傳輸損耗低，柔軟度高、彎曲性能好，耐候性好等特點。
技術參數
型號 | RG59 | RG6 | RG11 |
內導體 | 0.81 | 1.02 | 1.63 |
絕緣 | 3.66 | 4.57 | 7.11 |
外導體 | 4.5 | 5.41 | 8.71 |
護套 | 6.1 | 6.93 | 10.4 |
自承吊線 | 1.3 | 1.3 | 1.83 |
公稱編織覆蓋率 | 60%-95% | 60%-95% | 60%-95% |
電氣性能電容（Nf/km） | 50±3 | 50±3 | 50±3 |
阻抗（Ω） | 75±3 | 75±3 | 75±3 |
傳輸速率（%） | 83 | 83 | 84 |
頻率 | 衰減（dB/100M） |
5MHz | 2.82 | 1.9 | 1.25 |
55MHz | 6.73 | 5.25 | 3.15 |
211MHz | 12.47 | 10 | 6.23 |
250MHz | 13.45 | 10.82 | 6.72 |
300MHz | 14.6 | 11.64 | 7.38 |
350MHz | 15.75 | 12.63 | 7.94 |
400MHz | 16.73 | 13.61 | 8.53 |
450MHz | 17.72 | 14.43 | 9.02 |
500MHz | 18.7 | 15.29 | 9.51 |
550MHz | 19.52 | 16.08 | 9.97 |
750MHz | 22.87 | 18.54 | 11.97 |
870MHz | 24.85 | 20.04 | 13.31 |
1000MHz | 26.64 | 21.49 | 14.27 |
1450MHz | 32.22 | 25.89 | 17.36 |
1750MHz | 35.83 | 28.67 | 19.52 |
2050MHz | 38.78 | 31.04 | 21.13 |
2250MHz | 40.62 | 32.51 | 22.18 |
2500MHz | 42.81 | 34.25 | 23.36 |
3000MHz | 46.92 | 37.53 | 25.62 |

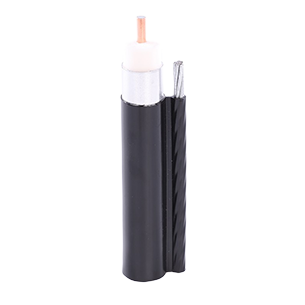

產品介紹
該系列電纜采用外導體鋁管整體擠出工藝，主要用作CATV主干線工程，作為信號傳輸線。
產品特點
該系列產品具有傳輸功率大、電壓駐波比低、傳輸損耗低，彎曲性能好，阻水性能好、不易受潮等特點。
技術參數
型號 | LB412 | LB500 | LB565 | LB625 | LB750 |
內導體 | 2.26 | 2.77 | 3.28 | 3.48 | 4.24 |
絕緣 | 9.19 | 11.43 | 13.20 | 14.35 | 17.27 |
外導體 | 10.46 | 12.70 | 14.35 | 15.88 | 19.05 |
護套 | 12.07 | 14.22 | 15.86 | 17.40 | 20.83 |
自承吊線 | 2.77 | 2.77 | 2.77 | 2.77 | 4.78 |
電氣性能電容（Nf/km） | 50±3 | 50±3 | 50±3 | 50±3 | 50±3 |
阻抗（Ω） | 75±2 | 75±2 | 75±2 | 75±2 | 75±2 |
傳輸速率（%） | 87 | 87 | 87 | 87 | 87 |
頻率 | 衰減（dB/100m） |
5MHz | 0.65 | 0.52 | 0.46 | 0.43 | 0.36 |
55MHz | 2.26 | 1.77 | 1.54 | 1.51 | 1.21 |
211MHz | 4.62 | 3.58 | 3.12 | 3.02 | 2.43 |
250MHz | 5.05 | 3.94 | 3.38 | 3.28 | 2.66 |
300MHz | 5.57 | 4.30 | 3.71 | 3.54 | 2.92 |
350MHz | 6.13 | 4.69 | 4.04 | 3.87 | 3.18 |
400MHz | 6.46 | 5.02 | 4.33 | 4.17 | 3.45 |
450MHz | 6.92 | 5.35 | 4.59 | 4.43 | 3.67 |
500MHz | 7.34 | 5.67 | 4.89 | 4.69 | 3.87 |
550MHz | 7.71 | 6.27 | 5.12 | 5.18 | 4.30 |
750MHz | 9.12 | 7.09 | 6.07 | 5.84 | 4.86 |
870MHz | 9.87 | 7.68 | 6.56 | 6.33 | 5.28 |
1000MHz | 10.73 | 8.27 | 7.12 | 6.79 | 5.71 |
產品介紹
該系列電纜采用外導體鋁帶焊接工藝，主要用作CATV主干線工程，作為信號傳輸線。
產品特點
該系列產品具有傳輸功率大、電壓駐波比低、傳輸損耗低，彎曲性能好，阻水性能好、不易受潮等特點。
技術參數
型號 | Lb540 | Lb715 | Lb860 |
內導體 | 3.15 | 4.22 | 5.16 |
絕緣 | 13.03 | 17.42 | 21.03 |
外導體 | 13.72 | 18.16 | 21.84 |
護套 | 15.49 | 19.94 | 24.38 |
自承吊線 | 2.77 | 4.78 | 4.78 |
電氣性能電容（Nf/km） | 50±3 | 50±3 | 50±3 |
阻抗（Ω） | 75±2 | 75±2 | 75±2 |
傳輸速率（%） | 87 | 87 | 87 |
頻率 | 衰減（dB/100m） |
5MHz | 0.46 | 0.36 | 0.3 |
55MHz | 1.54 | 1.18 | 1.05 |
211MHz | 3.12 | 2.43 | 2.1 |
250MHz | 3.38 | 2.66 | 2.3 |
300MHz | 3.71 | 2.92 | 2.49 |
350MHz | 4.03 | 3.18 | 2.72 |
400MHz | 4.33 | 3.44 | 2.89 |
450MHz | 4.59 | 3.67 | 3.12 |
500MHz | 4.89 | 3.9 | 3.28 |
550MHz | 5.12 | 4.1 | 3.48 |
750MHz | 6.07 | 4.89 | 4.07 |
870MHz | 6.56 | 5.31 | 4.36 |
1000MHz | 7.12 | 5.74 | 4.72 |
